鎳氫電池恒流充電電路可以對1～6節鎳氫電池（或鎳鎘電池）恒流充電（充電可以設置），并且可以自動識別鎳氫電池的極性是否接錯。當電池正負極接錯時，本電路無充電電流輸出，同時也不會點亮，從而保護了鎳氫電池不會因極性接反而損壞。本電路采用
電路如上圖所示。三極管VT1和電阻R2組成一個簡單的電池極性識別電路，VT2及LED、電阻R3等組成一個可控恒流源電路。
小功率紅色LED在這里既作為充電指示燈，又作為一個穩壓元件，給VT2的基極提供一個－1.7V（小功率紅色LED的正向壓降一般在1.6～1.8V，并且較穩定，可以作為低電壓的穩壓管使用）左右的穩定電壓。由于VT2的發射結壓降約為0.7V，故R3兩端的電壓UR3＝1.7V－0.7V＝1V，由于UR3較為穩定，故流過R3的電流Ih（即充電電流）可以視為一個恒定電流。Ih＝1V/R3＝1V/2Ω＝0.5A。調整R3的阻值即可改變電池的充電電流。
電阻R1為LED的限流電阻。當沒有電池接入電路時，VT1的發射結無偏置電壓，故VT1截止，LED不會點亮，由VT2構成的可控恒流源不工作。在電池接入電路充電并且極性未接錯時，VT1獲得偏置電壓而導通，LED指示燈點亮，由VT2構成的可控恒流源工作，給鎳氫電池充電。
若充電時，電池的正負極接反，此時VT1的發射結被反偏而截止，VT2構成的可控恒流源不工作，無充電電流輸出，從而保護了鎳氫電池。

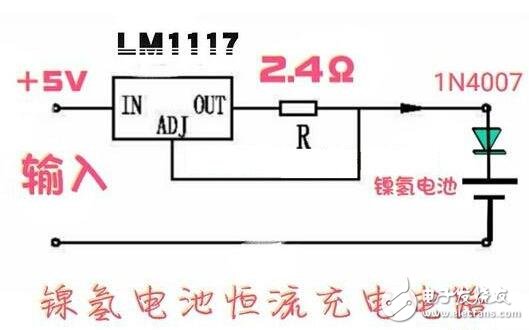

一般鎳氫電池的標稱電壓為1.2V，放電終止電壓為0.9V，充電終止電壓在1.4V左右。這種電池一般可采用恒流充電。下面給出一個簡單的鎳氫電池恒流充電電路，其可以使用5V的手機充電器對單節鎳氫電池充電。
上圖中的LM1117是一款低壓差三端穩壓IC，其最大輸出電流為1A，最大壓差在1V左右，最高輸入電壓為15V。這里將該穩壓IC接成一個低壓差恒流源，給單節鎳氫電池充電。LM1117輸出的恒定電流即為鎳氫電池的充電電流。電池的充電電流Ih＝1.25V/R，若R取值2.4Ω，則充電電流約為520mA。R的具體阻值，視鎳氫電池的容量而定。
